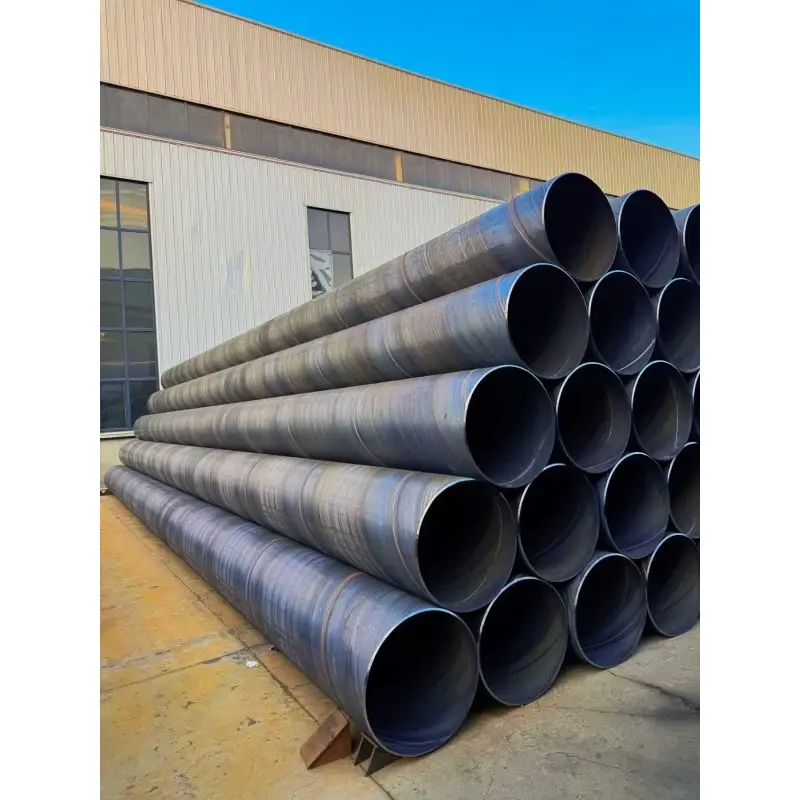

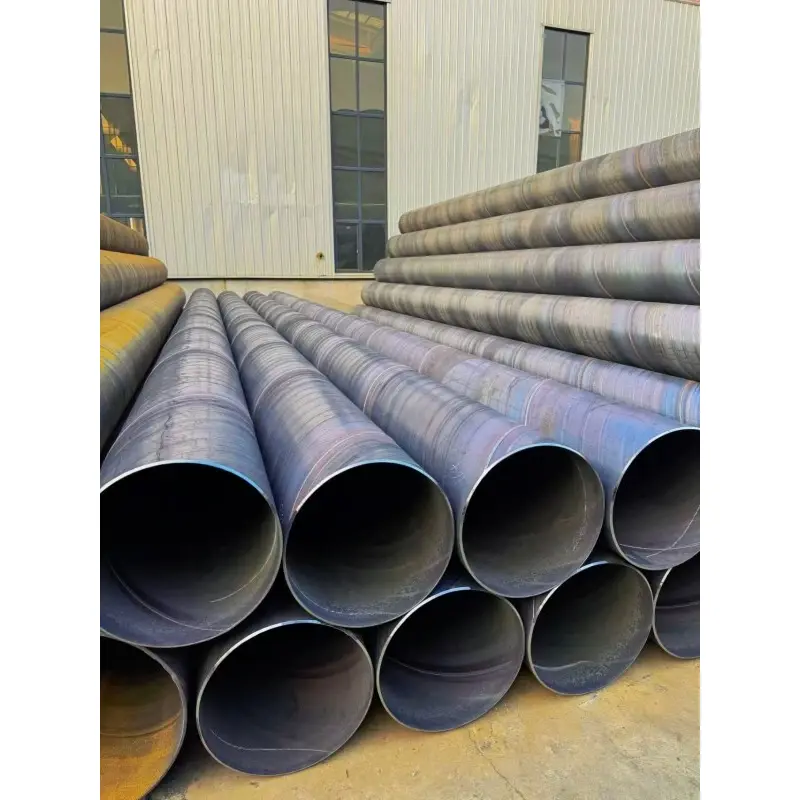

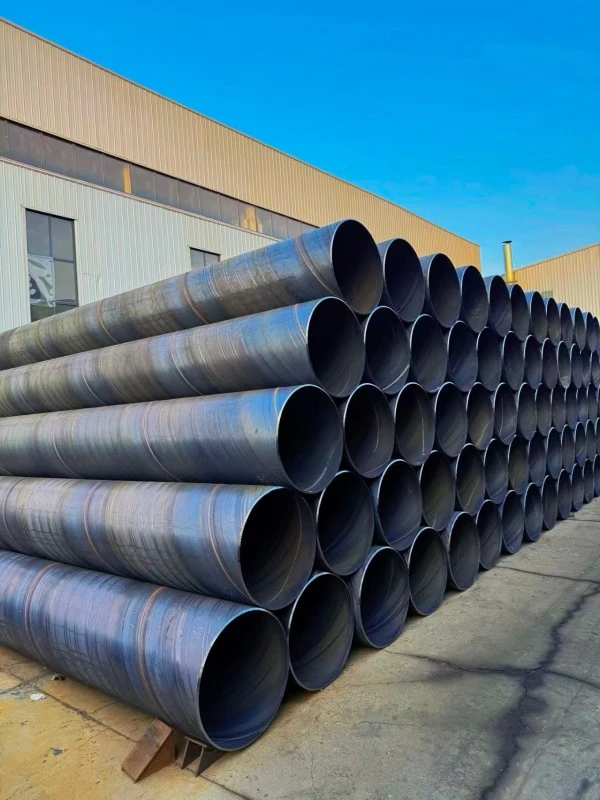

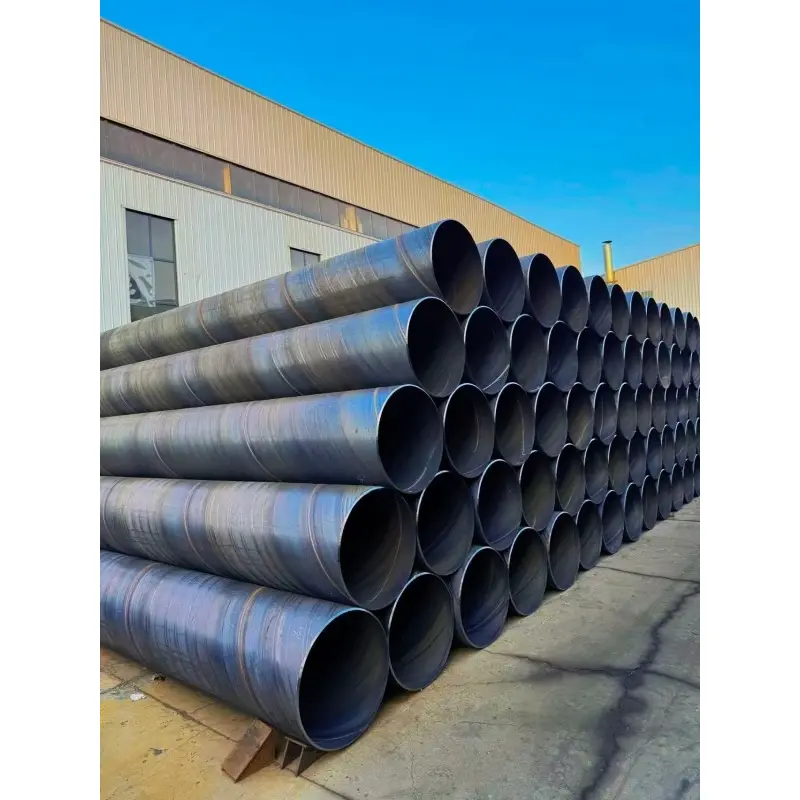

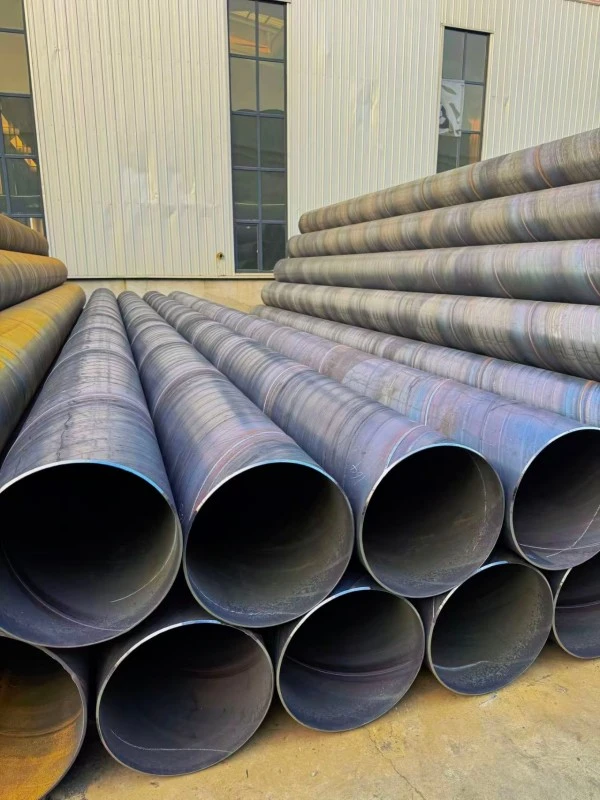

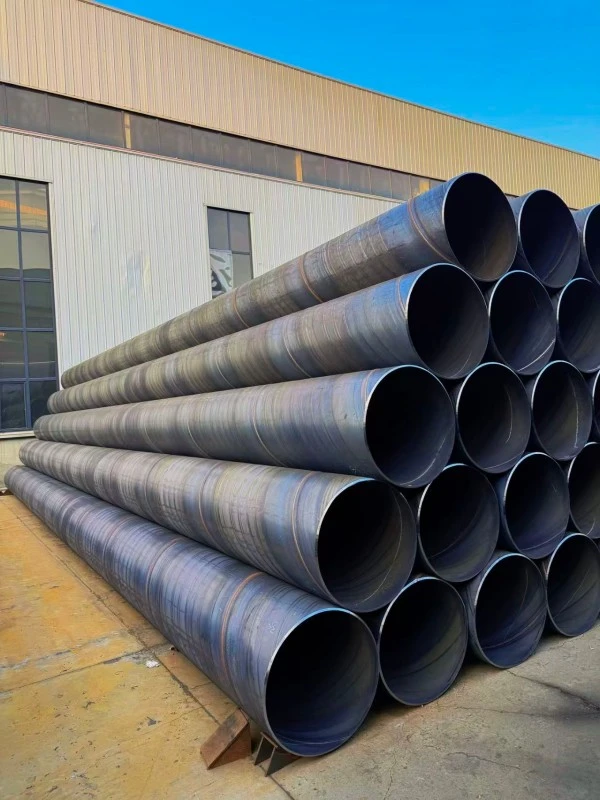

얇은 벽 나선형 용접 강관

Thin Wall SSAW 강관이라고도 불리는 Thin Wall Spiral Welded Steel Pipe는 열간 압연 강판을 나선형으로 연속 성형하고 양면 수중 아크 용접을 통해 내부 및 외부 이음새를 용접하여 생산되는 나선형 심 용접 강관의 일종입니다.

이 제품의 주요 특징은 얇은 벽 두께, 큰 직경 기능, 경량 구조, 높은 재료 활용률 및 안정적인 기계적 성능을 포함합니다. 두꺼운 벽 나선형 용접 강관과 비교하여 얇은 벽 SSAW 강관은 경량 구조와 경제적 운영이 중요한 저압 응용 분야에 주로 사용됩니다.

강관 산업에서 벽 두께가 12mm 이하이고 직경이 DN200 이상인 파이프는 일반적으로 얇은 벽 나선형 용접 강관으로 분류됩니다. 일반적으로 선택되는 벽 두께는 DN200 파이프의 경우 약 5mm, DN300~DN800 파이프의 경우 5~8mm, DN1000 이상 직경 파이프의 경우 8~12mm입니다.

주요사양

ZHONGTIAN에서 공급하는 얇은 벽 나선형 용접 강관은 DN200에서 DN3600을 포괄하는 Φ219mm ~ Φ3620mm의 외경으로 제공됩니다. 가장 일반적으로 사용되는 직경 범위는 DN600-DN2000이며 이는 대규모 도시 및 산업 파이프라인 프로젝트의 요구 사항을 충족합니다.

사용 가능한 벽 두께에는 5mm, 6mm, 7mm, 8mm, 10mm 및 12mm가 포함됩니다. 주요 재료 등급에는 다양한 압력 요구 사항 및 적용 조건에 따라 Q235B, Q355B 및 L245가 포함됩니다.

표준 파이프 길이는 일반적으로 6~12미터이며, 프로젝트 요구 사항에 따라 맞춤형 길이 15~18미터도 생산할 수 있습니다. 제품은 SY/T 5037, GB/T 9711.1 및 API 5L PSL1 표준에 따라 제조될 수 있습니다.

정상적인 작동 압력 범위는 0.6MPa, 1.0MPa 및 1.6MPa이므로 저압 및 중압 유체 운송 시스템에 적합합니다.

주요 특징

1. 경량 설계 및 효율적인 설치

얇은 벽 나선형 용접 강관은 벽 두께가 줄어들기 때문에 동일한 직경의 기존 두꺼운 벽 강관에 비해 무게가 상당히 낮습니다. 경량 구조는 대규모 파이프라인 건설 중 운송 비용, 리프팅 요구 사항 및 설치 작업량을 줄입니다.

장거리 송수 프로젝트, 도시 파이프라인 시스템 및 임시 파이프라인 네트워크의 경우 경량 설계는 건설 효율성을 향상시키고 전체 프로젝트 비용을 줄이는 데 도움이 됩니다. 특히 설치 속도와 운송 편의성이 중요한 프로젝트에 적합합니다.

2. 좋은 링 강성과 정착 저항

얇은 벽 SSAW 강관은 더 얇은 벽 설계를 채택했지만 나선형 용접 구조는 안정적인 링 강성과 변형 저항을 제공합니다. 나선형 용접 이음매는 파이프 본체를 따라 응력을 보다 균일하게 분산시켜 외부 압력, 토양 이동 및 고르지 못한 기초 침하에 대한 저항력을 향상시킵니다.

매설 파이프라인 적용의 경우 이 구조는 일반적인 설치 조건에서 안정적인 성능을 유지하는 데 도움이 되며 지반 변화로 인한 변형 위험을 줄여줍니다.

3. 매끄러운 내부 표면과 낮은 흐름 저항

양면 서브머지드 아크 용접 공정은 안정적인 용접 품질을 제공하고 파이프 내부 표면 상태를 향상시킵니다. 전통적인 용접 구조와 비교하여 얇은 벽 나선형 용접 강관의 내부 표면은 유동 저항이 낮습니다.

이러한 장점으로 인해 효율적인 유체 또는 공기 이동이 필요한 물 운송, 환기 시스템, 먼지 제거 파이프라인 및 산업 순환 시스템에 적합합니다.

4. 경제적인 대구경 파이프라인 솔루션

얇은 벽 나선형 용접 강관은 대구경 저압 파이프라인 응용 분야에 경제적인 솔루션을 제공합니다. 이음매 없는 강관 및 일부 직선 심 용접 파이프와 비교하여 나선형 용접 강관은 재료 활용 효율성이 높고 제조 비용이 저렴합니다.

파이프라인 거리가 긴 대규모 인프라 프로젝트의 경우, 이 제품은 안정적인 성능을 유지하면서 철강 소비, 운송비, 건설 투자를 효과적으로 줄일 수 있습니다.

5. 신뢰할 수 있는 용접 품질 및 검사

ZHONGTIAN Thin Wall SSAW Steel Pipe는 엄격한 품질 관리 절차와 결합된 고급 양면 수중 아크 용접 기술을 사용하여 제조됩니다.

생산 과정에서 각 파이프는 치수 검사, 용접 품질 검사 및 수압 테스트를 거칩니다. 고객 요구 사항에 따라 초음파 테스트 및 X-Ray 검사를 적용하여 용접 성능을 확인하고 안정적인 제품 품질을 보장할 수 있습니다.

6. 유연한 대구경 제조 능력

얇은 벽 나선형 용접 강관의 주요 장점 중 하나는 나선형 성형 기술을 통해 대구경 생산을 달성할 수 있다는 것입니다.

이음매 없는 강관과 비교하여 나선형 용접 강관은 더 나은 생산 유연성과 재료 효율성으로 더 큰 직경으로 제조될 수 있습니다. 따라서 대규모 수자원 엔지니어링, 도시 인프라 및 산업용 파이프라인 프로젝트에 적합합니다.

제품 응용

1. 시립 상하수 파이프라인

얇은 벽 나선형 용접 강관은 도시 물 전송 파이프라인, 빗물 배수 네트워크, 하수 파이프라인 및 물 전환 프로젝트를 포함한 도시 물 공급 및 배수 시스템에 널리 사용됩니다.

큰 직경, 경량 구조 및 경제적인 비용으로 인해 이 유형의 SSAW 강관은 장거리 도시 파이프라인 건설에 효율적인 솔루션을 제공합니다. 대용량 유체 운송 요구 사항을 충족하면서 설치 어려움을 줄일 수 있습니다.

2. 산업용 환기 및 먼지 제거 시스템

얇은 벽 SSAW 강관은 산업용 환기 시스템, 공장 배기 파이프라인, 집진 시스템 및 공기 공급 네트워크에 일반적으로 적용됩니다.

큰 직경과 매끄러운 내부 표면은 공기 흐름 저항을 줄이고 운송 효율성을 향상시킵니다. 안정적인 환기 및 먼지 제거 솔루션이 필요한 공장, 작업장, 산업 시설에 적합합니다.

3. 농업 관개 및 수자원 공학

얇은 벽 나선형 용접 강관은 농업 관개 시스템, 저수지 물 운송, 홍수 조절 배수 및 기타 저압 수자원 엔지니어링 프로젝트에 적합합니다.

대구경 설계로 장거리에서 효율적인 물 전달이 가능하며, 경량 구조로 인해 무거운 강철 파이프 솔루션에 비해 설치 및 운송 비용이 절감됩니다.

4. 임시 파이프라인 네트워크

경량 특성과 편리한 설치로 인해 Thin Wall Spiral Welded Steel Pipe는 건설 현장 물 공급, 임시 배수 시스템 및 단기 엔지니어링 프로젝트를 포함한 임시 파이프라인 응용 분야에 자주 사용됩니다.

영구 파이프라인 솔루션과 비교하여 프로젝트 완료 후 파이프라인을 재배치하거나 제거해야 할 때 비용 제어, 설치 속도 및 유연성 측면에서 이점을 제공합니다.

5. 경량 구조 적용

얇은 벽 나선형 용접 강관은 대형 온실 기초, 지지 기둥, 임시 지지대 및 산업 보조 구조물과 같은 경량 구조 응용 분야에도 사용할 수 있습니다.

그러나 이는 주로 비주요 하중 지지 응용 분야에 적합하며 높은 기계적 강도나 극한 하중 조건이 필요한 프로젝트에서 무거운 구조용 강관을 대체해서는 안 됩니다.

6. 저압 산업용 유체 운송

얇은 벽 SSAW 강관은 순환 수관, 가열 분기 파이프라인 및 일반 산업용 액체 운송을 포함한 저압 산업용 유체 운송 시스템에 사용할 수 있습니다.

작동 압력이 1.6MPa 미만인 애플리케이션의 경우 이 제품은 성능, 설치 효율성 및 프로젝트 비용 간의 실질적인 균형을 제공합니다.

제조공정

1. 철강 코일 준비 및 가장자리 가공

얇은 벽 나선형 용접 강관의 생산은 고품질 열간압연 강철 코일로 시작됩니다. 강철 코일을 풀고 수평을 맞추고 엣지 밀링을 통해 가공하여 정확한 성형 치수와 안정적인 용접 조건을 보장합니다.

원자재를 적절하게 준비하면 파이프 정확성, 용접 일관성 및 전반적인 제품 신뢰성을 향상시키는 데 도움이 됩니다.

2. 나선형 성형 공정

생산 과정에서 가공된 강철 스트립은 성형 장비에 들어가고 설계된 성형 각도에 따라 나선형 파이프 구조로 지속적으로 성형됩니다.

나선형 성형 기술을 통해 제조업체는 효율적인 재료 활용을 유지하면서 유연한 사양의 대구경 강관을 생산할 수 있습니다.

3. 양면 서브머지드 아크 용접

내부 및 외부 나선형 이음매는 양면 수중 아크 용접 기술을 사용하여 용접됩니다.

이 용접 방법은 깊은 용입, 안정적인 용접 강도 및 우수한 기계적 성능을 제공합니다. 용접 공정은 나선형 솔기가 정상적인 작동 압력과 서비스 조건을 견딜 수 있도록 보장합니다.

4. 비파괴검사 및 품질검사

용접 후 Thin Wall SSAW 강관은 초음파 테스트, X-ray 검사, 치수 측정 및 용접 품질 검증을 포함한 엄격한 검사 절차를 거칩니다.

ZHONGTIAN은 모든 파이프가 강도, 정확성 및 신뢰성에 대한 고객 요구 사항을 충족하는지 확인하기 위해 통제된 검사 절차를 따릅니다.

5. 수압 테스트

완성된 파이프에 대한 수압 테스트를 수행하여 내압성 및 누출 성능을 확인합니다.

파이프는 지정된 압력 조건에서 테스트되어 물 및 기타 저압 유체 운송 중에 안정적인 작동을 보장합니다.

6. 절단, 코팅 및 최종 가공

검사 후 고객이 원하는 길이로 파이프를 절단하여 납품을 준비합니다.

다양한 적용 환경에 따라 ZHONGTIAN은 에폭시 코팅, IPN8710 코팅 및 3PE 부식 방지 코팅을 포함한 맞춤형 표면 보호 솔루션을 제공할 수 있습니다.

다른 강관과의 비교

1. 얇은 벽 나선형 용접 파이프와 두꺼운 벽 나선형 용접 파이프

얇은 벽 나선형 용접 강관은 주로 벽 두께가 일반적으로 5-12mm 사이인 저압 용도로 설계되었으며, 두꺼운 벽 나선형 용접 강관은 더 높은 압력과 무거운 구조용 응용 분야에 사용됩니다.

두꺼운 벽 나선형 용접 파이프와 비교하여 얇은 벽 제품은 더 낮은 무게, 더 쉬운 설치 및 더 나은 비용 효율성을 제공하는 반면 두꺼운 벽 파이프는 까다로운 환경에 더 높은 내압성을 제공합니다.

2. 얇은 벽 나선형 용접 파이프와 직선 심 용접 파이프

직선 심 용접 파이프와 비교하여 Thin Wall SSAW 강관은 대구경 생산 능력과 제조 유연성 측면에서 장점이 있습니다.

나선형 용접 강관은 Φ3000mm 이상의 직경을 달성할 수 있는 반면, 직선 이음매 파이프는 일반적으로 직경 범위가 더 제한됩니다. 따라서 Thin Wall Spiral Welded Steel Pipe는 대규모 수자원 엔지니어링 및 도시 파이프라인 프로젝트에 종종 선택됩니다.

3. 얇은 벽 나선형 용접 파이프와 무봉강 파이프

이음매 없는 강관과 비교하여 얇은 벽 나선형 용접 강관은 대구경 저압 응용 분야에 더 나은 비용 효율성을 제공합니다.

이음매 없는 강관은 주로 고압 및 특수 용도에 사용되는 반면 나선형 용접 파이프는 대구경, 경제적인 운송 및 효율적인 설치가 필요한 인프라 프로젝트에 더 적합합니다.

부식 방지 및 서비스 수명

1. 매설 송수관 보호

지하수 공급 및 배수 응용 분야의 경우 얇은 벽 나선형 용접 강관은 에폭시 콜타르 코팅 또는 IPN8710 부식 방지 코팅으로 처리할 수 있습니다.

적절한 설치 조건에서 예상 사용 수명은 토양 환경 및 유지 관리 조건에 따라 약 15~20년에 달할 수 있습니다.

2. 실내 환기 시스템 보호

실내 환기, 배기 및 산업용 항공 운송 시스템의 경우 표면 보호에는 일반적으로 방청 코팅 또는 냉간 아연 도금 처리가 포함됩니다.

이 보호 방법은 실내 환경에 충분한 내식성을 제공하며 약 10~15년의 사용 수명을 달성할 수 있습니다.

3. 높은 요구사항의 지하 파이프라인 보호

더 강한 내식성이 요구되는 프로젝트의 경우 Thin Wall SSAW Steel Pipe에 3PE 부식 방지 코팅이 제공될 수 있습니다.

3겹 폴리에틸렌 코팅 시스템은 습기, 토양 부식 및 외부 환경 요인에 대한 향상된 보호 기능을 제공하며 적절한 조건에서 25~30년의 잠재적 서비스 수명을 제공합니다.

선택 가이드

1. 사용압력에 따라 선택

얇은 벽 나선형 용접 강관을 선택할 때는 먼저 파이프라인 시스템의 작동 압력을 고려해야 합니다.

작동 압력이 1.6MPa 이하인 응용 분야의 경우 일반적으로 얇은 벽 나선형 용접 강관이 적합합니다. 2.5MPa 이상의 더 높은 압력 조건의 경우 두꺼운 벽 나선형 용접 강관 또는 기타 고강도 파이프 솔루션이 권장됩니다.

2. 직경과 벽 두께에 따라 선택

필요한 벽 두께는 파이프 직경, 작동 조건 및 설치 환경에 따라 선택해야 합니다.

예를 들어, DN600 파이프라인은 일반적으로 6~8mm 벽 두께를 사용하고, DN1000 파이프라인은 일반적으로 8~10mm 벽 두께를 사용하며, DN1500 이상의 직경 파이프라인은 일반적으로 10~12mm 벽 두께가 필요합니다.

3. 재료 등급에 따라 선택

Q235B는 균형 잡힌 성능과 비용 이점으로 인해 일반 저압 파이프라인 응용 분야에 일반적으로 선택됩니다.

Q355B는 더 높은 강도가 필요한 프로젝트에 적합한 반면, L245는 특정 재료 표준이 필요한 파이프라인 운송 응용 분야에 일반적으로 사용됩니다.

4. 권장되지 않는 애플리케이션

얇은 벽 나선형 용접 강관은 고압 석유 및 가스 파이프라인, 고온 증기 시스템, 무거운 하중을 견디는 말뚝 또는 부식성이 높은 화학 환경에는 권장되지 않습니다.

이러한 응용 분야의 경우 고객은 더 높은 압력 등급, 더 강한 기계적 특성 또는 특수한 내식성을 갖춘 강관을 선택해야 합니다.

ZHONGTIAN 얇은 벽 나선형 용접 강관을 선택하는 이유는 무엇입니까?

1. 전문 강관 제조 능력

ZHONGTIAN은 중국의 전문 얇은 벽 나선형 용접 강관 제조업체 및 공급업체로, 국제 고객에게 맞춤형 SSAW 강관 솔루션을 제공합니다.

전문적인 생산 경험과 성숙한 제조 공정을 갖춘 ZHONGTIAN은 도시 인프라, 산업 파이프라인 및 수상 운송 시스템을 포함한 다양한 엔지니어링 프로젝트를 지원합니다.

2. 맞춤형 제품 솔루션

ZHONGTIAN은 파이프 직경, 벽 두께, 길이, 재료 등급 및 부식 방지 처리를 포함하여 프로젝트 요구 사항에 따라 맞춤형 솔루션을 제공할 수 있습니다.

이러한 유연성을 통해 고객은 다양한 운영 환경에 적합한 얇은 벽 SSAW 강관 제품을 얻을 수 있습니다.

3. 엄격한 품질 관리 시스템

원자재 검사부터 최종 제품 테스트까지 ZHONGTIAN은 생산 과정 전반에 걸쳐 엄격한 품질 관리 절차를 적용합니다.

각 파이프는 안정적인 품질과 신뢰할 수 있는 성능을 보장하기 위해 통제된 용접 기술, 검사 절차 및 테스트 표준으로 제조됩니다.

FAQ

1. 온실 구조에 얇은 벽 나선형 용접 강관을 사용할 수 있습니까?

얇은 벽 나선형 용접 강관은 더 큰 직경의 구조적 지지가 필요한 대형 온실 기초 또는 지지 기둥에 사용할 수 있습니다.

그러나 일반 온실 프레임은 일반적으로 표준 온실 건설에 더 가볍고 설치가 쉽고 경제적이기 때문에 더 작은 아연 도금 원형 파이프 또는 타원형 파이프를 사용합니다.

2. 얇은 벽 SSAW 강관과 아연 도금 파이프의 차이점은 무엇입니까?

얇은 벽 SSAW 강관은 주로 대구경 저압 유체 운송 및 경량 구조 응용 분야를 위해 설계되었습니다.

아연 도금 파이프는 일반적으로 물 시스템, 비계, 온실 구조물 및 일반 건축 응용 분야에 사용되는 더 작은 직경의 파이프입니다. 두 제품은 서로 다른 엔지니어링 목적으로 사용됩니다.

3. 얇은 벽 나선형 용접 강관이 쉽게 변형됩니까?

자격을 갖춘 얇은 벽 나선형 용접 강관은 올바르게 선택하고 설치하면 충분한 링 강성과 변형 저항을 갖습니다.

정상적인 매설 또는 지상 작동 조건에서 파이프는 안정적인 성능을 유지할 수 있습니다. 그러나 설계 압력 범위를 초과하거나 고부하 및 부식성이 높은 환경에서는 사용하지 마십시오.
