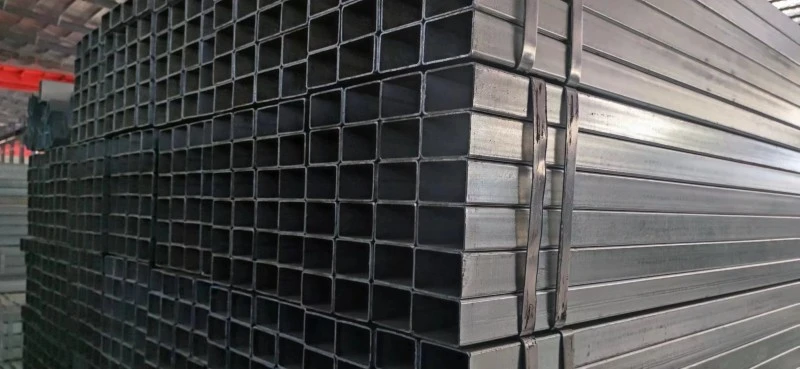

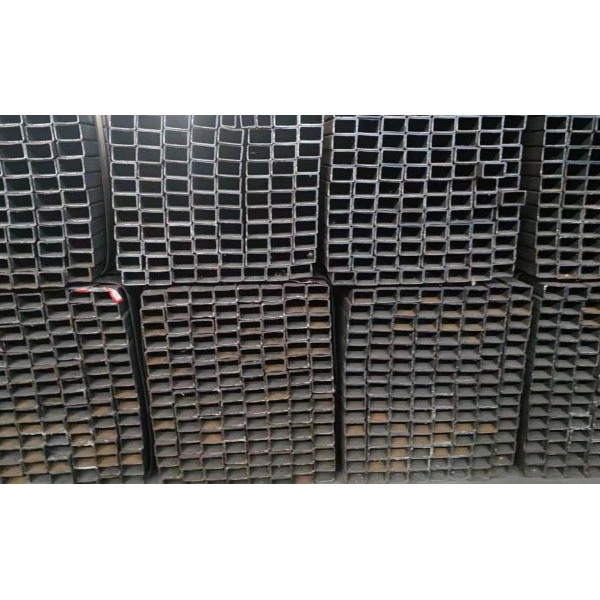

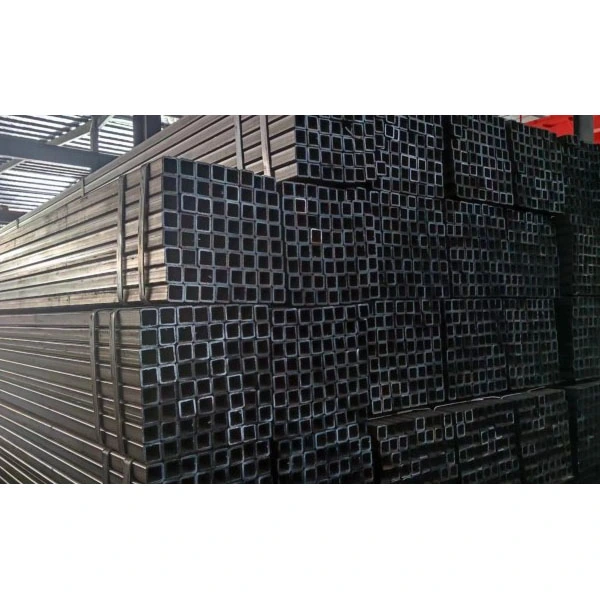

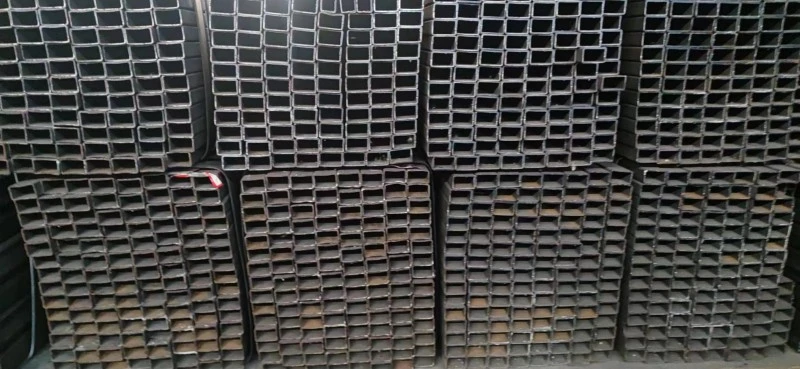

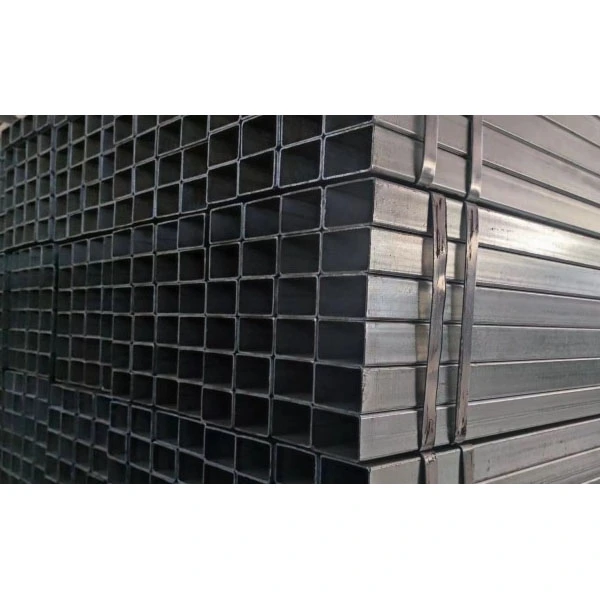

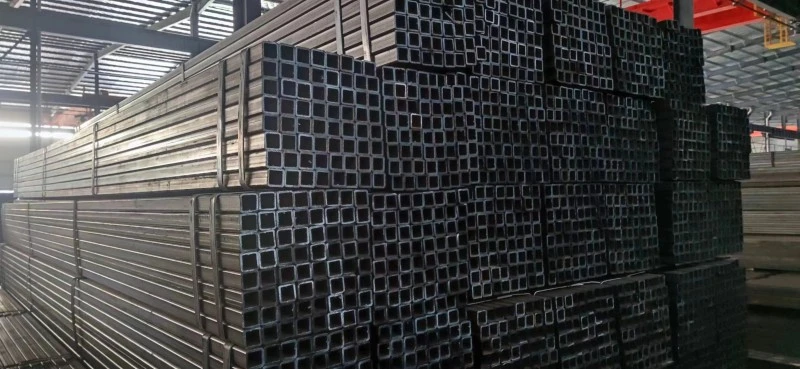

직사각형 및 정사각형 스틸 튜브

ZHONGTIAN의 직사각형 및 정사각형 강철 튜브는 주로 냉간 굽힘 및 고주파 용접 공정을 사용하여 제조되며 탁월한 종합 성능을 갖춘 구조 프로파일입니다. 표준화된 생산 공정과 엄격한 품질 관리 시스템을 활용하여 제품은 다양한 사양, 우수한 강성, 쉬운 설치 및 높은 비용 효율성을 제공합니다. 중국에 본사를 둔 ZHONGTIAN은 R&D, 생산, 판매를 통합한 종합 공급업체로서 전문적인 공장 역량을 통해 글로벌 고객에게 서비스를 제공하고 있습니다. 해당 제품은 건설, 도시 엔지니어링, 기계, 태양광 및 기타 산업 분야에서 널리 사용되며 다양한 엔지니어링 프로젝트에 신뢰할 수 있는 재료 솔루션을 제공합니다.

기본 정의 및 사양

1. 제품 정의

- 정사각형 튜브: 네 변의 길이가 모두 동일한 정사각형 단면(예: 20×20mm).

- 직사각형 튜브: 측면 길이가 동일하지 않은 직사각형 단면(예: 20×30 mm).

- 공정 분류: 냉간 굽힘 고주파 용접 파이프(주류 시장), 이음매 없는 정사각형 및 직사각형 튜브, 열간 압연 정사각형 및 직사각형 튜브.

2. 표준 크기 범위

- 사각 튜브: 20×20 mm~500×500 mm

- 직사각형 튜브: 30×50 mm~200×400 mm

- 벽 두께: 0.8mm~20mm(벽이 두꺼운 튜브 ≥6mm)

- 표준 길이: 6미터, 9미터, 12미터; 요청 시 맞춤형 길이를 제공할 수 있습니다.

3. 일반적으로 사용되는 재료

- Q235B : 건축구조물, 각종 지지대, 보호난간 등에 적합한 범용 탄소강입니다.

- Q355B/C/D/E: 저합금 고장력강으로 철구조물 보 및 기둥, 내하중 프레임, 산업 플랜트에 주로 사용됩니다.

- 20# 및 45# 강철: 가공, 부싱, 장비 프레임 등에 적합합니다.

- 아연도금강판 : 용융아연도금, 냉도금 종류가 있으며 내식성이 우수하여 옥외시설물 및 태양광 브라켓에 적합합니다.

4. 구현된 표준

- GB/T 6728-2017 냉간 성형 강철 섹션(가장 널리 사용됨)

- GB/T 3094 냉간 압연 특수 형상 강철 튜브

- GB/T 17239, GB/T 19418 용접 정사각형 및 직사각형 튜브 관련 표준

- 아연 도금 제품: GB/T 13912, GB/T 2518

생산 과정

1. 고주파 용접 정사각형 및 직사각형 튜브(주요 공정)

- 원재료 : 열연/냉연 강대

- 생산 흐름: 언코일링 → 레벨링 → 전단 → 원형 튜브로 냉간 굽힘 → 고주파 저항 용접 → 용접 비드 제거 → 원형 튜브를 정사각형/직사각형으로 변환 → 성형 및 마무리 → 길이에 맞게 절단 → 직선화 → 품질 검사 → 포장 및 보관

- 제품 특징 : 높은 치수 정확도, 매끄러운 표면, 높은 생산 효율성 및 저렴한 가격.

2. 이음매 없는 정사각형 및 직사각형 튜브

냉간 인발 및 압출을 통해 이음매 없는 원형 튜브로 형성되며 튜브 벽에 용접 이음새가 없어 우수한 내압성과 전체적인 강도를 나타냅니다. 주로 고압 장비, 정밀 기계, 특수 하중 지지 구조에 사용되는 이들 제품은 상대적으로 고가입니다.

3. 열간 압연 직사각형 및 정사각형 강관

이는 열간압연 공정을 통해 직접 성형되며, 주로 대형, 두꺼운 제품을 생산합니다. 강철은 강도가 높고 잔류 응력이 낮아 무거운 강철 구조 엔지니어링에 선호되는 재료입니다.

핵심 성능 이점

1. 높은 굽힘강성과 우수한 구조적 안정성

관성 모멘트가 커서 굽힘 저항, 비틀림 저항이 뛰어납니다. 동일한 무게에 대해 전체 성능이 원형 튜브보다 우수하므로 보, 기둥 및 전체 프레임에 이상적입니다.

2. 단면이 일정하고 설치가 간단함

튜브는 직선형이고 모서리가 날카로우므로 용접 및 볼트 체결이 용이하여 모듈식 건축 방식에 적합합니다.

3. 높은 공간 활용도

각진 구조로 인해 벽과 기둥에 밀착하여 설치할 수 있어 공간을 효율적으로 절약할 수 있는 컴팩트하고 미적인 레이아웃이 가능합니다.

4. 우수한 표면 품질 및 내식성

도장, 아연 도금, 분체 도장에 적합하며 실외 및 습한 환경에서 장기간 사용할 수 있습니다.

5. 완벽한 사양과 강력한 다양성

제품군에는 경량 장식용 파이프부터 고강도 내하력 파이프까지 모든 것이 포함되며 앵글강, 채널강, 일반 원형 파이프를 대체할 수 있어 전체 사용 비용이 절감됩니다.

응용 분야

1. 건물 철골 구조물: 공장 빔 및 기둥, 강철 프레임, 기둥, 지붕 도리, 커튼월 장선

2. 시립 엔지니어링 : 도로 난간, 가로등 기둥, 교통 지지대, 교량 난간, 시립 지원 지지대

3. 기계 제조: 장비 프레임, 장비 베이스, 작업대, 컨베이어 지지대, 상자 구조

4. 태양광 발전 및 신에너지: 태양광 지지대, 에너지 저장 캐비닛 프레임, 풍력 발전 지원 구조 구성 요소

5. 장식 엔지니어링: 건물 커튼월, 내부 및 외부 파티션, 장식 디스플레이 랙, 창고 랙

6. 자동차 및 물류: 차량 프레임, 자동차 섀시 부품, 컨테이너 구조물

7. 농업 및 온실: 온실 프레임, 온실 지원 구조

실제 적용 사례

사례 연구: 중국 북서부의 대규모 태양광 발전소 프로젝트

간쑤성에 있는 50MW 태양광 발전소는 Zhongtian Q355B 용융 아연 도금 직사각형 튜브(120×80×4mm)를 사용하여 태양광 지원 시스템을 구축했습니다.

- 프로젝트 과제: 해당 지역은 강한 바람과 극심한 온도 변화를 경험하므로 지지 구조에 뛰어난 구조적 안정성과 내식성이 필요합니다.

- 해결책: 직사각형 및 정사각형 강철 튜브는 평방 미터당 550g의 아연 도금층 두께를 갖추고 있어 뛰어난 부식 방지 기능을 제공합니다. 고강도 Q355B 소재는 초당 최대 25m의 풍하중을 견딜 수 있으며, 직사각형 단면을 통해 태양광 패널을 보다 합리적으로 배열하고 보다 효율적인 공간 활용이 가능합니다.

- 프로젝트 성과: 프로젝트는 전 과정에서 품질 문제 없이 2025년에 성공적으로 완료되었습니다. 극한의 기상 조건에서도 지지 구조는 안정적으로 유지되었으며 기존 앵글 스틸 솔루션에 비해 후속 유지 관리 비용이 30% 절감되었습니다.

품질 검사 기준:

1. 외관 검사: 표면에 균열, 접힘 및 눈에 띄는 찌그러짐이 없어야 합니다. 튜브의 가장자리와 모서리는 깨끗하고 규칙적이어야 합니다.

2. 치수 검사: 측면 길이, 벽 두께, 수직성, 직진도 및 비틀림을 확인합니다.

3. 기계적 성능 테스트: 재료 요구 사항에 따라 인장, 굽힘, 평탄화 및 충격 테스트를 수행합니다.

4. 용접 검사: 고주파 용접 파이프에는 용접이 손상되지 않고 균열이나 불완전 용접이 없어야 합니다.

5. 아연 도금 코팅 검사 : 아연 도금 파이프의 경우 코팅 두께 및 접착력을 검사하고 염수 분무 테스트를 수행합니다.

제품 분류

1. 재질 별 : 일반 탄소강, 저 합금 고강도 강, 아연 도금 강관, 스테인레스 강관

2. 벽 두께별: 얇은 벽 파이프(3mm 이하), 중간 벽 파이프, 두꺼운 벽 파이프(6mm 이상)

3. 표면 처리 : 흑색 파이프 (베어 파이프), 용융 아연 도금 파이프, 냉 딥 아연 도금 파이프, 도장 파이프, 분체 코팅 파이프

4. 제조공정별 : 고주파 용접관, 무계목관, 열연관

유사 제품 비교

1. 직사각형 및 정사각형 파이프 VS 원형 파이프

- 사각 및 사각파이프 : 굽힘 강성이 높고, 설치가 편리하며, 공간 활용도가 높습니다.

- 원형 파이프 : 뛰어난 비틀림 성능, 유체 운송에 더 적합, 바람 저항이 낮음

2. 직사각형 및 사각 파이프 VS 채널강/앵글강

- 사각파이프 및 사각파이프 : 단면이 폐쇄되어 강성이 높고 비틀림 저항이 강하며 쉽게 변형되지 않으며 외관이 깔끔하고 미려함

- 찬넬강/앵글강 : 단면이 개방되어 전체 강성이 약하고 비틀림 및 변형이 용이하며 녹 저항성이 떨어짐

FAQ

Q1: 직사각형 강철과 정사각형 강철은 무엇입니까? 튜브?

A: 정사각형 및 직사각형 강관은 정사각형 또는 직사각형 단면을 가진 중공 강철 재료로 정사각형 튜브 또는 직사각형 튜브라고도 합니다. 제품은 주로 냉간 굽힘 및 고주파 용접 공정을 사용하여 제조되지만 심리스 및 열간 압연 품종도 가능합니다. 그들은 구조적 건설, 지지대 제작, 엔지니어링 하중 지지 및 장식에 널리 사용됩니다.

Q2: 정사각형 튜브와 직사각형 튜브의 차이점은 무엇입니까?

A: 정사각형 튜브는 4개의 변이 동일한 길이(예: 100×100mm)를 가지므로 모든 방향에서 균일한 응력 분포가 발생합니다. 직사각형 튜브는 측면 길이가 동일하지 않으므로(예: 100×50mm) 응력 방향에 따라 유연하게 선택할 수 있고 다양한 하중 지지 요구 사항에 적응할 수 있습니다.

Q3: 얇은 벽, 중간 벽, 두꺼운 벽 튜브를 구별하는 방법은 무엇입니까?

A: 업계 표준 분류는 다음과 같습니다.

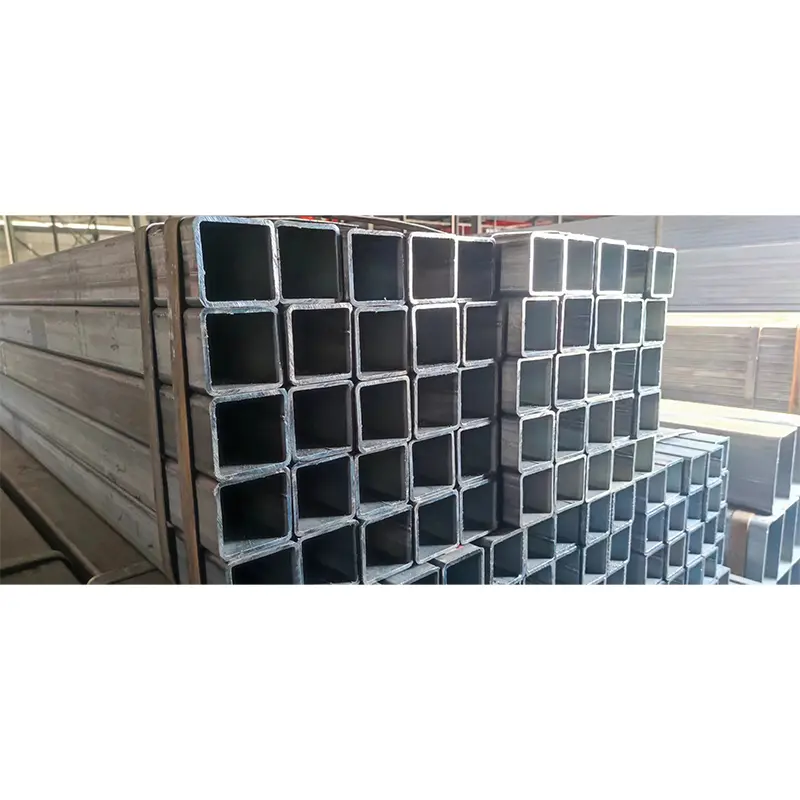

- 벽이 얇은 튜브: 벽 두께 ≤ 3mm, 주로 장식 디자인 및 경량 지지대에 사용됩니다.

- 중간 벽 튜브: 벽 두께 3~6mm, 일반 구조용으로 사용됩니다.

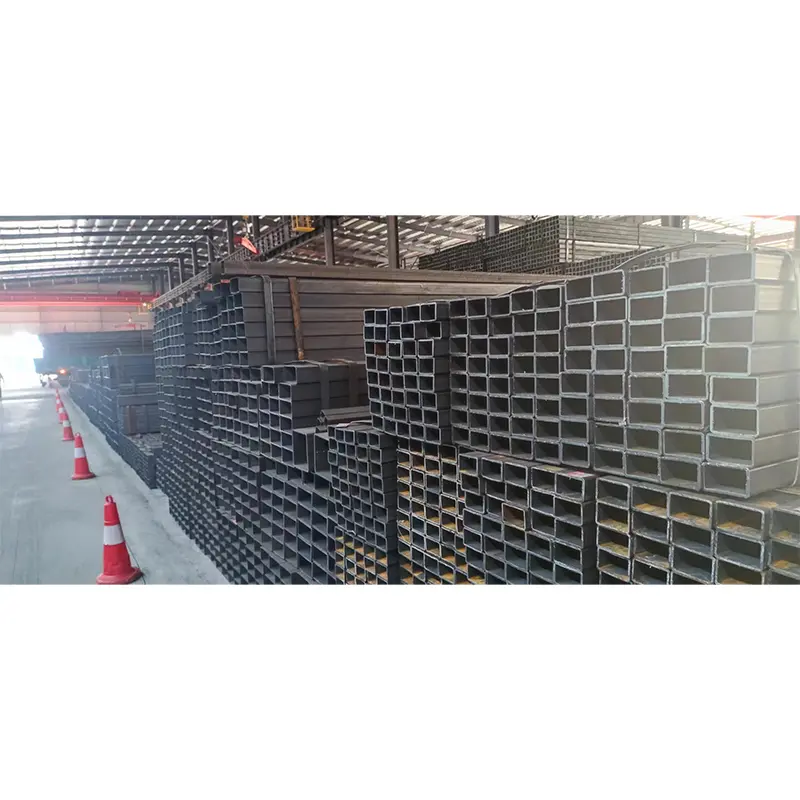

- 두꺼운 벽 튜브: 벽 두께 ≥ 6 mm, 하중을 지탱하는 빔과 기둥, 견고한 지지 구조물에 적합합니다.
