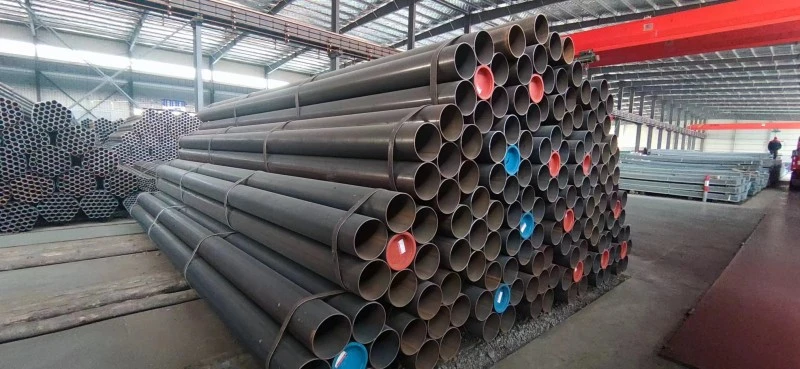

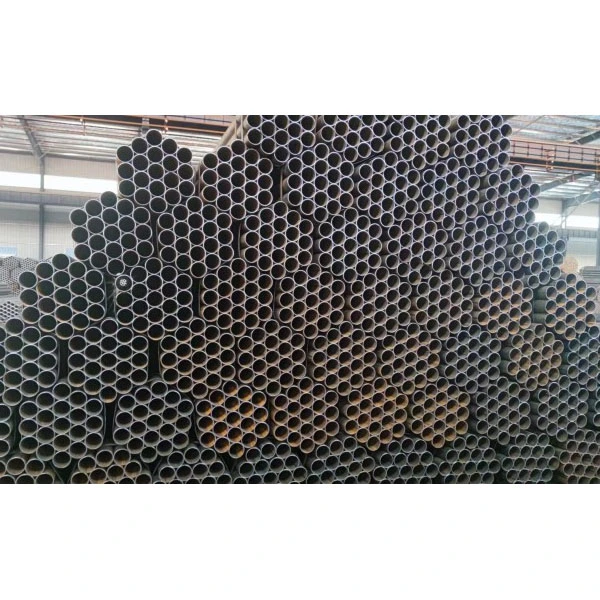

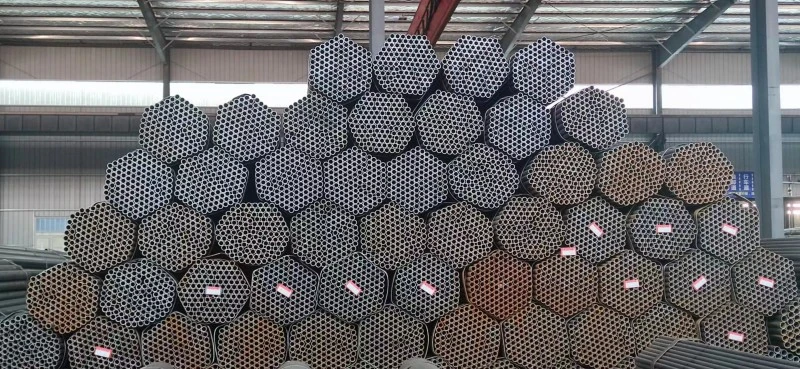

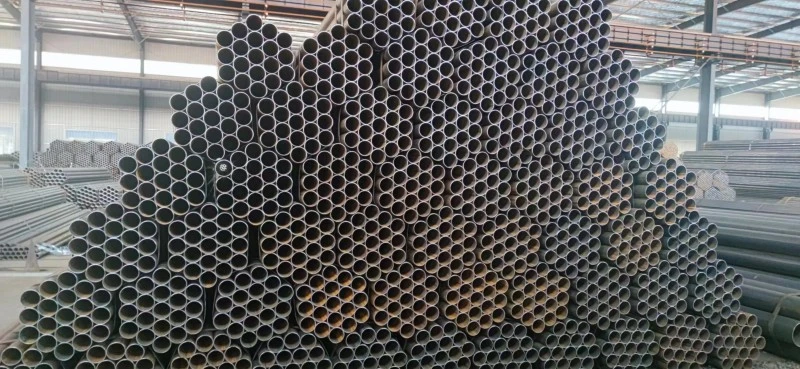

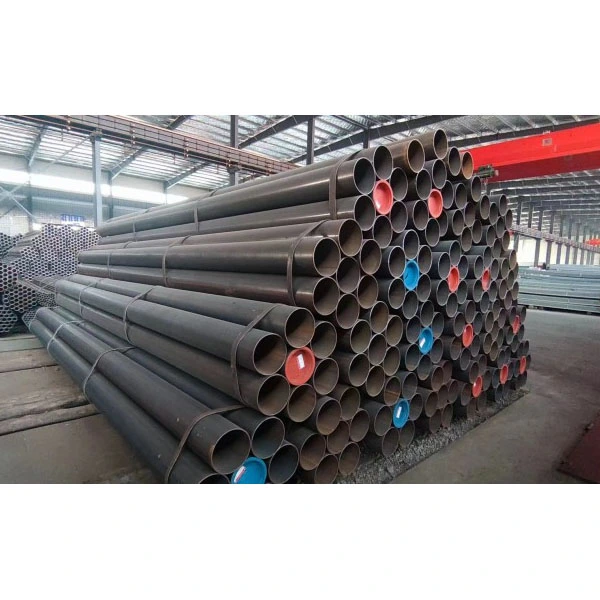

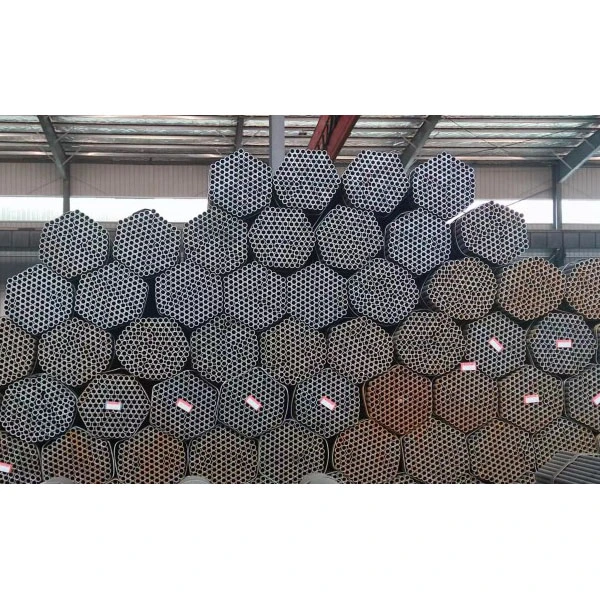

얇은 벽 세로 용접 강관

Zhongtian Thin Wall Longitudinal Welded Steel Pipe는 스트립 강철 또는 강판을 모재로 사용하여 압연한 후 단일 세로 용접을 따라 용접한 경량 강관입니다.

- 벽 두께: 1.0–6 mm

- 외경 : Φ20~Φ610mm (공통사양 Φ33~Φ426mm)

- 표준 길이: 6미터, 12미터, 맞춤형 길이도 가능

- 핵심공정 : 고주파 저항용접(ERW/HFW)

- 표준: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

일반적인 재료 및 기계적 성질

얇은 벽 종방향 용접 강관은 고품질 탄소강으로 만들어져 구조적 강도와 가공 성능의 균형을 유지합니다.

1 Q195: 항복 강도 ≥ 195 MPa, 비계, 난간 및 저압 송수관에 적합

2 Q215A/B: 항복 강도 ≥ 215 MPa, 주로 유체 운송 및 일반 구조용 파이프에 사용됩니다.

3 Q235B: 항복 강도 ≥ 235 MPa MPa, 가장 다재다능하며 건설, 물 공급 및 배수, 가스 전송 응용 분야에 널리 사용됩니다.

4 Q355B: 항복 강도 ≥ 355 MPa, 하중 지지 구조 및 기계 장비 제조에 적합합니다.

생산 과정

전문 제조업체로서 Zhongtian은 완전 자동화된 정밀 생산 공정을 채택합니다.

1. 언코일링 → 레벨링 → 엣지 트리밍

2. 성형 공정: 7-9 세트의 그래디언트 롤러가 장착되어 응력 집중 문제를 피하기 위해 점진적으로 롤링 및 성형됩니다.

3. 고주파 용접: 작동 주파수 100~500kHz, 튜브 블랭크 가장자리를 즉시 1300~1500℃로 가열하여 용융시킨 다음 압출 롤러로 야금 접합을 완료합니다. 용접에는 용가재가 필요하지 않습니다.

4. 용접 비드 제거 → 응력 완화를 위한 중주파 어닐링 → 크기 조정 및 교정

5. 길이 절단 → 성능 테스트 → 부식 방지 처리 → 완제품 포장

- 용접 속도: 20~30m/min, 최대 60m/min

- 용접강도 : 모재강도의 90% 이상

- 치수 공차: 외경 오차 ±0.5mm, 벽 두께 균일성 ≥98%

핵심 장점

1. 경량화 및 경제성: 동일 사양의 이음매 없는 강관에 비해 20~30% 가벼워 전체 비용이 15~25% 절감됩니다.

2. 정확한 치수 : 매끄러운 파이프 표면, 엄격한 공차 제어, 우수한 냉간 굽힘 및 용접 성능 및 편리한 설치.

3. 높은 생산 능력: 빠른 용접 속도, 공장의 대규모 생산 능력에 의존하여 신속하고 대량 공급이 가능합니다.

4. 안정적인 용접: 단일 직선 솔기의 간단한 응력 분포로 응력 중첩이 덜 발생하여 피로 저항이 향상됩니다.

품질 관리 시스템

제품 안전을 보장하기 위해 전체 프로세스에 걸쳐 엄격한 테스트를 거칩니다.

- 전체 수압시험 : 시험압력 2.5 MPa, 1분간 압력 유지, 누수 없음

- 비파괴 검사 : 와전류 검사 및 초음파 검사 범위

- 기계적 시험 : 평탄화, 플레어링, 인장시험 등 다양한 시험 실시

- 완전한 추적성: 자재 보고서, 용광로 배치 번호 및 배치 생산 기록을 유지합니다.

주요 응용분야

얇은 벽 세로 용접 강관은 다양한 저압 유체 운송 및 경량 구조 응용 분야에 적합합니다.

1. 건물 건설: 강철 구조물 빔 및 기둥, 비계, 커튼월 지지대, 난간

2. 도시 엔지니어링: 상하수도 파이프라인, 저압 가스 전송, 소방 스프링클러 파이프

3. 농업 및 수자원 보존: 관개 파이프라인, 깊은 우물 펌프 파이프, 수처리 파이프라인

4. 기계 및 경공업: 컨베이어 롤러, 모터 하우징, 가구 튜빙, 운동기구

5. 전력 및 통신 : 케이블 보호관, 전선관, 케이블 트레이 지지대

실제 적용 사례

상하이 대형 상업복합사업(2024)

프로젝트 요구 사항: GB/T 3091 표준을 준수하는 비계 및 커튼월 지지 파이프로 사용할 Φ48×3.0mm Q235B 파이프 12,000미터를 구매합니다. 파이프는 가볍고 치수가 정확해야 하며 부식 방지를 위해 용융 아연 도금 처리되어야 합니다.

Zhongtian 솔루션: 고주파 저항 용접 기술을 활용하여 아연 코팅 두께가 30마이크로미터 이상인 얇은 벽 종방향 용접 강관을 생산합니다.

적용 효과

1. 이음매 없는 강관에 비해 전체 조달 비용이 22% 절감됩니다.

2. 외경 공차는 ±0.3mm 이내로 제어되므로 현장 인수 시 부적합 제품이 전혀 발생하지 않습니다.

3. 표준화된 파이프 끝단은 설치 효율성을 30% 향상시킵니다.

4. 시운전 후 5년 동안 파이프에는 녹, 변형 또는 용접 손상의 흔적이 보이지 않았습니다.

FAQ

Q1: Zhongtian 얇은 벽의 직선 심 용접 강관은 어떤 압력을 견딜 수 있습니까?

A: 이 제품은 2.5 MPa 이하의 압력에 맞게 설계되어 물 공급, 가스 공급, 압축 공기 공급 및 기존 구조 응용 분야의 요구 사항을 충족합니다. 고압 적용이나 450℃를 초과하는 온도에는 권장되지 않습니다.

Q2: Zhongtian은 용접 품질과 신뢰성을 어떻게 보장합니까?

A: 우리는 고주파 저항 용접을 사용하고 모든 공정 매개변수를 엄격하게 제어하여 모재의 90% 이상의 용접 강도를 달성합니다. 모든 완제품은 100% 수압검사와 와전류, 초음파 비파괴검사를 거쳐 합격한 제품만 출고됩니다.

Q3: 당사 제품의 표준 배송 시간과 맞춤 서비스는 어떻게 됩니까?

A: 표준 사양 6미터 및 12미터의 경우 배송 시간은 7~10일입니다. 요청 시 1~18m의 맞춤형 길이를 제공할 수 있습니다. 또한 용융 아연 도금, 부식 방지를 위한 에폭시 코팅, 베벨링, 나사 가공, 플랜지 제작과 같은 파이프 끝 처리 서비스도 제공합니다. 우리는 소규모 시험 주문과 대량 대량 주문을 받아들입니다.
